Açıklama
-CNC bükme makineleri diğer metotlarla benzer şekilde çalışır.Farkı servo sürücüler, eğri ve eğri yüzeyi arasındaki mesafeyi kontrol eder.Taşıyıcı sistem standart ekipmandır.Bükme aparatı hareketi ve sırası, parça data depolama ve diğer parçalar bilgisayar tarafından otomatik kontrol edilir.Operatör makineye boruyu tutturur, başlama butonuna basar, makine boruyu büker, operatör boruyu makineden alır ve tekrar aynı işlemler gerçekleştirilir.
-Bükülmek istenen boruların resimleri hazırlanarak kontrol panelindeki bilgisayara yüklenir.Gerekli komutlar verilerek çalıştırılır.Hassas bükümlerin yapılmasında kullanılan CNC boru bükme makineleri aynı parçayı değişik açı ve ölçülerde büker.
TEKNİK BİLGİLER

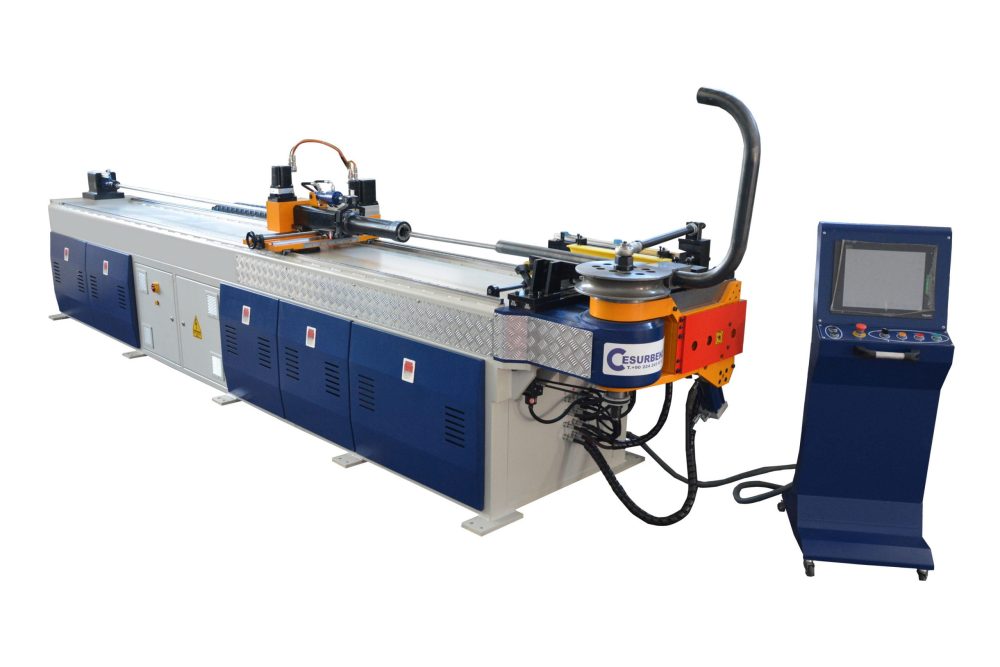

Model PBCNC-50
Max. Boru Çapı 50,8
Min. Boru Çapı 6
Max. Boru Et Kalınlığı (mm) 2
Max. Büküm Yarı Çapı (mm) 200 (sipariş üzerine yapılır)
Min. Büküm Yarı Çapı (mm) 1,5 D (sipariş üzerine yapılır)
Max. Büküm Derecesi (°) 220
Y Ekseni Besleme Hızı (mm/sn) 1100
Y Ekseni Döndürme Hızı (der/sn) 200
C Ekseni Bükme Hızı (der/sn) 100
Beslenme Derecesi (mm) 0,1
Döndürme Derecesi (°) 0,1
Bükme Derecesi (°) 0,1
Mandrel Uzunluğu (mm) 2500 (sipariş üzerine yapılır)
Max. Hidrolik Basınç (bar) 120
Yağ Tankı Kapasitesi (lt) 220
Çalışma Gerilimi 380 V-50 Hz-3P
Elektrik ve Elektronik Schneider
Motor Gücü (kW) 11
CNC Kontrolü PLC Mitsubishi
Hidrolik Parçalar Rexroth-Yuken
AC Servo Sürücü Motors Mitsubishi
